Frontier development
詳情介紹

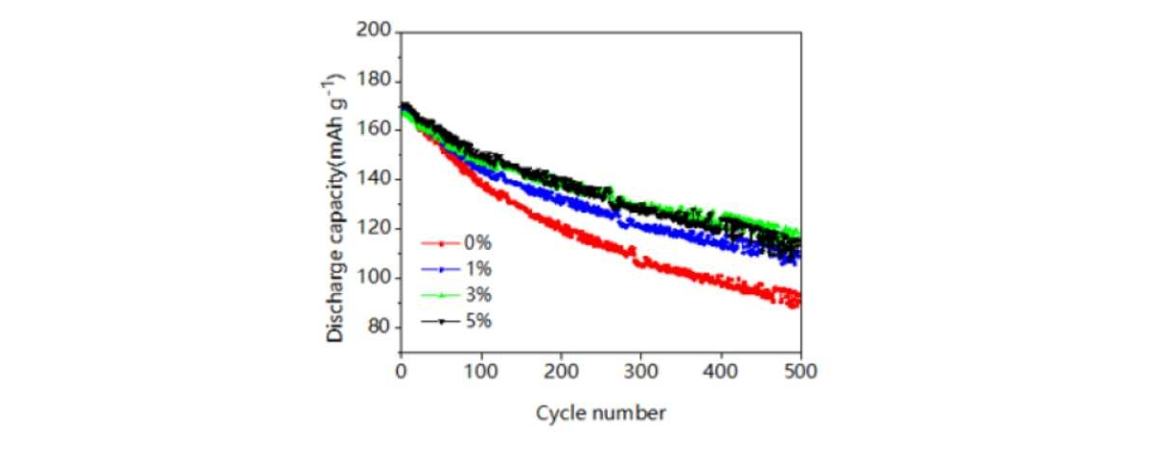

NCM622/Li扣式電池性能(3~4.5V，0.1C活化，0.5C循環(huán)，室溫測(cè)試)；常規(guī)電解液:1M LiPF6-EC/EMC/DMC(體積比1:1:1)
| 比例 | 0 | 1% | 3% | 5% |
| 首次放電比容量/mAh g?1 | 168.6 | 169.3 | 166.9 | 170.8 |
| 500次放電比容量/mAh g?1 | 93.4 | 108.9 | 116.8 | 115.3 |
| 500次循環(huán)容量保持率/% | 55.4% | 64.3% | 70.0% | 67.5% |

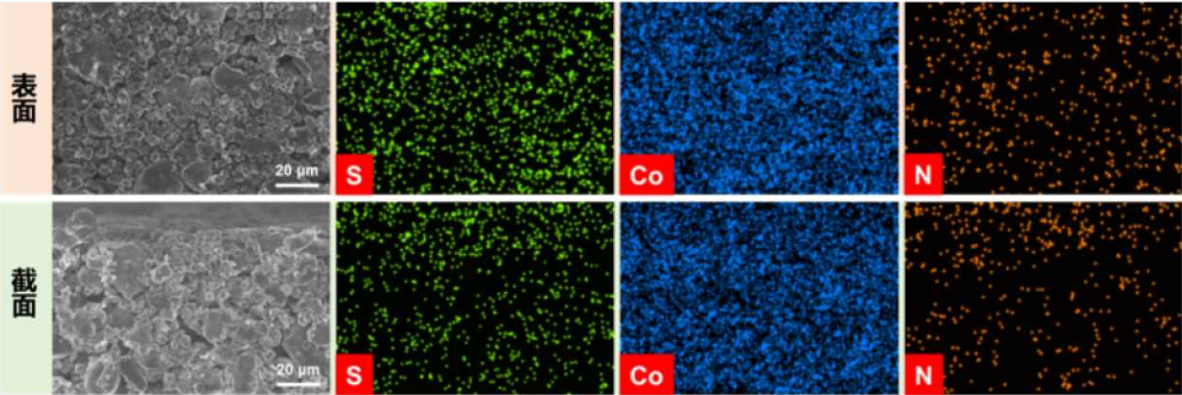

采用PIL進(jìn)行極片固態(tài)化后，對(duì)正極放電比容量影響較小，同時(shí)可以改善電池在4.5V高電壓下的循環(huán)穩(wěn)定性；
在循環(huán)500次后，容量保持率可以從55.4%提高到70.0%；
減少界面副反應(yīng)、提高混合性能，改善高電壓下的循環(huán)穩(wěn)定性。
